Descrição
A base física ideal para instalação e uso estável do DJI D-RTK 3 em operações que exigem precisão e confiabilidade.

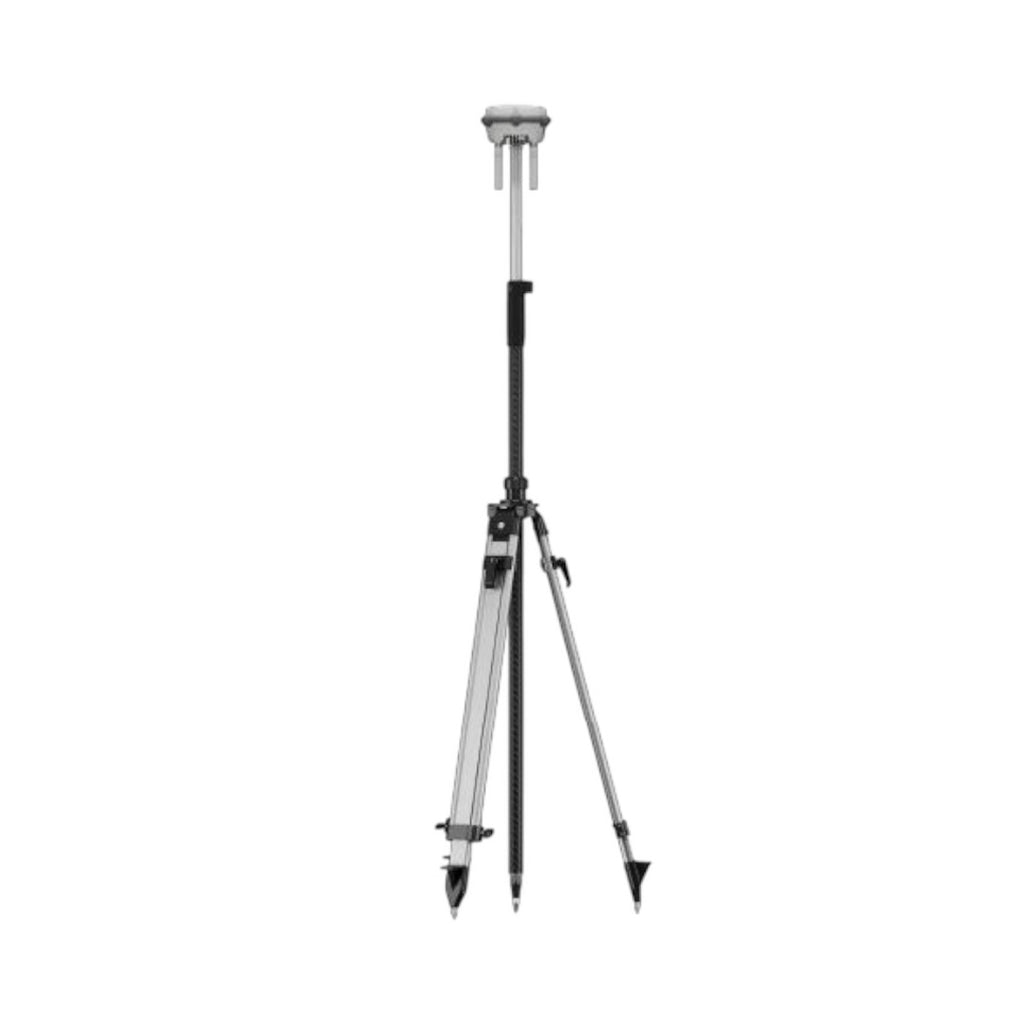

O kit de Haste e Tripé para DJI D-RTK 3 foi pensado para dar suporte, estabilidade e praticidade na montagem da estação em campo, ajudando a manter o conjunto bem posicionado durante o uso como estação base, estação de retransmissão ou estação exploradora (rover). A seguir, estão as especificações técnicas do sistema D-RTK 3 que você enviou (GNSS, precisão e transmissão), organizadas no seu padrão.
GNSS Multissistema: Rastreamento Completo de Satélites
Frequências GNSS (GPS): L1C/A, L2C, L5
Frequências GNSS (BDS): B1I, B2I, B3I, B1C, B2a, B2b
Frequências GNSS (GALILEO): E1, E5a, E5b, E6
Frequências GNSS (GLONASS): L1, L2
Frequências GNSS (QZSS): L1C/A, L2C, L5
Banda L: Suporte informado
Precisão do Sistema: Estação Base, Retransmissão e Rover
Modo Estação Base / Estação de Retransmissão — Ponto Único (não calibrado):
Horizontal: 1,5 m (RMS)
Vertical: 3 m (RMS)
Precisão Diferencial Baseada em Satélite (convergência 20 min):
Horizontal: 30 cm (RMS)
Vertical: 40 cm (RMS)
Calibração de RTK de Rede:
Horizontal: 1 cm (RMS) + 1 ppm
Vertical: 3 cm (RMS) + 1 ppm
Modo Estação Exploradora — RTK (pesquisa fixa):
Horizontal: 0,8 cm (RMS) + 1 ppm
Vertical: 1,5 cm (RMS) + 1 ppm
Modo Estação Exploradora — RTK (pesquisa de inclinação):
Faixa de ângulo: 0° a 60°
Horizontal: 8 mm + 0,7 mm/° inclinação (precisão < 2 cm dentro de 30°)
PPP por Satélite: Posicionamento Preciso Baseado em Satélite
Frequências compatíveis: BDS B2b, GALILEO E6, Banda L
Tempo de convergência: 20 min
Horizontal: 30 cm (RMS)
Vertical: 40 cm (RMS)
Observação: Banda L será compatível em versões posteriores (conforme informado)
Formatos e Protocolos: Dados Diferenciais e RTCM
Estação base / retransmissão: Registra dados brutos RTCM 3.2 no formato DAT.
Modo exploradora / calibração (base e retransmissão): Compatível com RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
Confiabilidade de inicialização: > 99,9%
Recomendação: usar receptores compatíveis com 4 ou mais sistemas GNSS.
Transmissão e Frequências: O4 Enterprise + BLE
Sistema de transmissão de vídeo: O4 Enterprise
Frequências de funcionamento (Modo Retransmissão): 2,4 GHz / 5,2 GHz / 5,8 GHz
Frequências de funcionamento (Modo Estação Base): 2,4 GHz / 5,8 GHz
Frequências de funcionamento (Modo Estação Exploradora): BLE 2,4 GHz
Bluetooth: 5.1
Frequência Bluetooth: 2,400 GHz a 2,4835 GHz
Potência Bluetooth (EIRP): < 10 dBm
Alcance Máximo: Referências por Região e Cenário
Modo Estação Base — D-RTK 3 ↔ Matrice 400:
FCC: 40 km
SRRC/CE/JP: 20 km
Modo Estação Base — D-RTK 3 ↔ Outras aeronaves:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km
Modo Estação Exploradora — D-RTK 3 ↔ Dispositivos móveis: 30 m
Modo Estação de Retransmissão (sem obstruções):
FCC (aeronave ↔ retransmissão): 25 km
SRRC: 12 km
CE: 10 km
Retransmissão ↔ Controle/DJI Dock 3:
Recomendado até 1 km; máximo 3 km (FCC/SRRC)
Recomendado até 300 m; máximo 1 km (CE)
Antena e Avisos
Antenas direcionais: OcuSync 4×4, 2T4R
Conector: SMA padrão de polaridade reversa
Aviso: Versão de implantação fixa do retransmissor D-RTK 3 compatível com DJI Cellular Dongle 2
Observações Importantes.
Regulamentação: A frequência permitida varia por país/região. Consulte regras locais.
Precisão e alcance variam: dependem de visada, distribuição de satélites, interferência, obstruções, ionosfera e múltiplos caminhos.
Retransmissão: deve ser instalada em local elevado, desobstruído e livre de interferências; recomenda-se pesquisa de campo antes.
O que está incluído no destaque

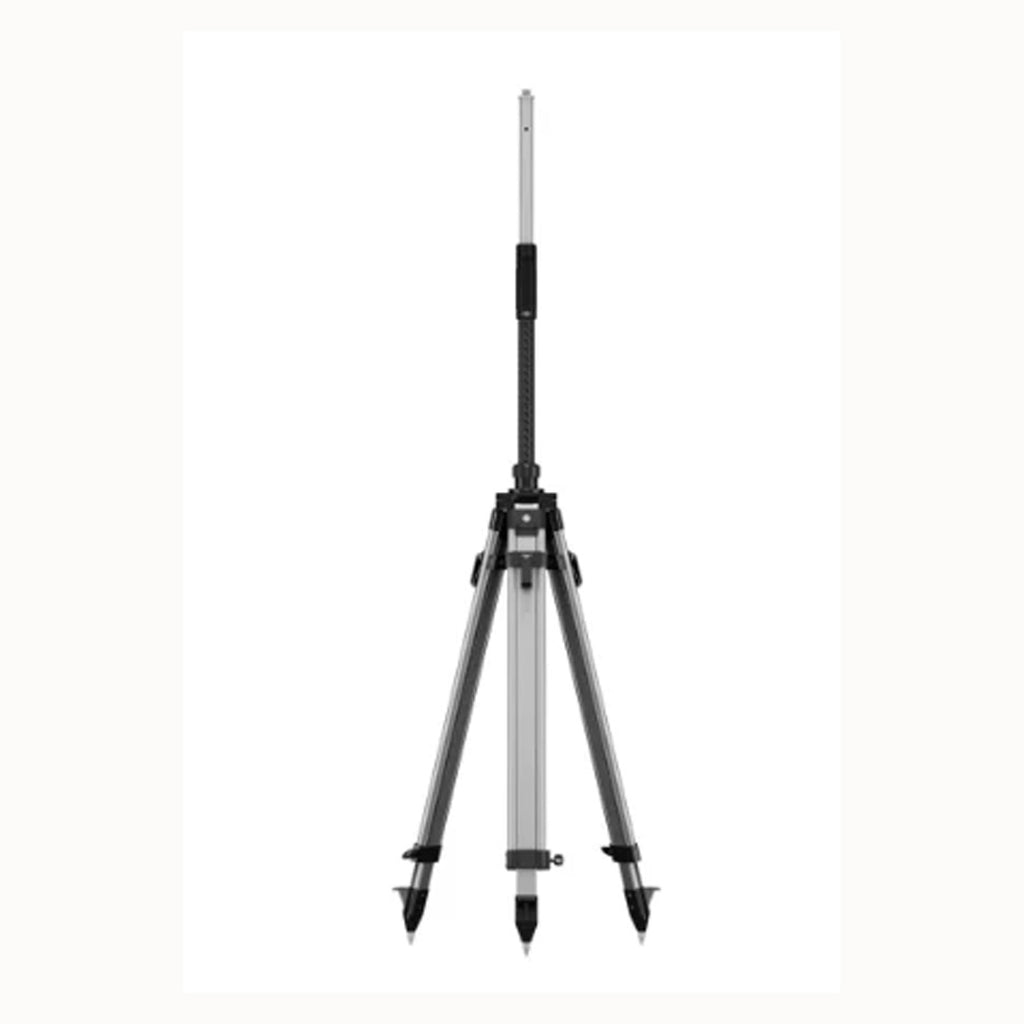

1x Haste para DJI D-RTK 3
1x Tripé para DJI D-RTK 3
